Устройства распределения сигналов.


Базовая комплектация:


Устройство распределения сигналов TTL (PPS,10 МГц), IRIG(AM,DCLS)
Код заказа: SDU
Вход: 1 x TTL или FO (fiber optic)
Выход: 12 x TTL или FO (fiber optic)

Разъемы: BNC-типа (гнездо) для TTL или ST connectors для FO
Электропитание: 1 x 100-240В AC (50-60 Гц)
Размер: 19", 1U/84HP
Варианты исполнения устройства: SDU/TCM/MP – для IRIG AM; SDU/FO/MP – для оптики.

Устройство распределения синусоидальных сигналов 10 МГц с низким уровнем фазовых шумов
Код заказа: DI/LNO-12/RPS/MP
Генератор OCXO-MQ с низким уровнем фазовых шумов.
Вход: 1 x 10МГц
Выход: 12 x 10МГц

Разъемы: BNC-типа (гнездо)
Электропитание: 2 х 100-240В DC / 100-240В AC (50-60 Гц)
Размер: 19", 1U/84HP

Устройство распределения синусоидальных сигналов 10 МГц.
Код заказа: DI/FS-12/RPS/MP
Вход: 1 x 10МГц
Выход: 12 x 10МГц

Разъемы: BNC-типа (гнездо)
Электропитание: 2 х 100-240В DC / 100-240В AC (50-60 Гц)
Размер: 19", 1U/84 HP

Устройство распределения TTL (PPS) и синусоидальных сигналов 10 МГц (двухвходовое)
Код заказа: DI/PS-1-12/FS-1-12/SDC/MP
Вход: 1 x PPS, TTL; и 1 x 10МГц
Выход: 12 x PPS, TTL; 12 x 10МГц

Разъемы: BNC-типа (гнездо)
Электропитание: 1 х 36-72В DC
Размер: 19", 1U/84 HP

Устройство распределения синусоидальных сигналов 10 МГц.
Код заказа: DI/FS-24/MP
Вход: 1 x 10МГц
Выход: 24 x 10МГц

Разъемы: BNC-типа (гнездо)
Электропитание: 1 х 100-240В AC (50/60 Гц)
Размер: 19", 1U/84HP
Возможно исполнение на 12 выходов.

Устройство распределения TTL (PPS) и синусоидальных сигналов 10 МГц с низким уровнем фазовых шумов.
Код заказа: DI/3LNO-12/PS-12/RPS-DC/BGT
Вход: 1 x PPS, TTL; 1 x 10 МГц (синус)
Выход: 12 x PPS; 12 x 10 МГц (синус)

Разъемы: BNC-типа (гнездо)
Электропитание: 2 х 20-72В DC
Размер: 19", 3U/84HP

Устройство распределения сигналов частоты и импульса с резервированием по входу или входному сигналу.
Код заказа:DI/SCU-XPT/FS-32x/RPS/BGT
Генератор OCXO-MQ с низким уровнем фазовых шумов.
Вход: 1+1-Time Sync; 1+1-10 МГц, (System I+II)
Выход: 32 x 10 МГц

1 x LAN, RJ45 - 10/100 MBit LED ( для мониторинга SNMP)
Разъемы: 2pin DFK connector, BNC-типа (гнездо)
Электропитание: 2 х 100-240В DC / 100-240В AC (50-60 Гц)
Размер: 19", 3U/84HP Возможно исполнение: 72 выхода TTL; 36/72 оптических выходов
Устройство переключения сигналов.
Код заказа: DI/SCU-XPT/TTL-72/RPS/BGT
Вход: 1+1 Time Sync; 1+1- Pulse,(System I+II), TTL
Выход: 72 x Pulses

1 x LAN Interface 10/100 Mbit, RJ45 (SCU X-Port ) для удаленного контроля.
Разъемы: 2pin DFK connector, BNC-типа (гнездо)
Электропитание: 2 х 100-240В DC / 100-240В AC (50-60 Гц)
Размер: 19", 6U/84HP
Устройство переключения сигналов.
Код заказа: DI/SCU-XPT/PSFO-72/BGTx
Вход: 1+1 Time Sync; 1+1 PPS, TTL, (System I+II)
Выход: 72 x PPS (fiber optic)

1 x LAN interface, RJ45 - 10/100 MBit ( для мониторинга SNMP)
Разъемы: 2pin DFK connector, ST connectors
Электропитание: 1 х 100-240В AC (50-60 Гц)
Размер: 19", 6U/84HP

Преобразователи


Волоконно-оптический модуль CON/TTL/FO для  преобразования входного электрического сигнала в оптический сигнал на выходе.
Оптический сигнал может быть передан на дистанцию до 2000 метров.
Код заказа: CON/TTL/FO
Стандарт:
Вход: 1 x TTL (PPS, PPM, IRIG-B DCLS,TxD)
Выход: 1 x FO (fiber optic)

Разъемы: BNC, ST
Электропитание: 8В – 15В DC, 400мA max. DC версия 18В – 72В DC, 200мA max.
Корпус: 84mm x 71mm x 24mm
Опция: от 2 до 4 выходов FO
Доступно исполнение: CON/422/FO
Вход: 1 x RS-422 (PPS, PPM, IRIG-B DCLS,TxD) Выход: 1 x FO (fiber optic)

Волоконно-оптический модуль CON/FO/TTL для  преобразования входного оптического сигнала в электрический сигнал на выходе.
Код заказа: CON/FO/TTL
Стандарт:
Вход: 1 x FO (PPS, PPM, IRIG-B DCLS,TxD) (fiber optic)
Выход: 1 x TTL

Разъемы: ST, BNC
Электропитание: 8В – 15В DC, 200мA max.
DC версия 18В – 72В DC, 100мA max.
Корпус: 84mm x 71mm x 24mm
Опция: 2 выхода TTL
Доступно исполнение: CON/FO/422
Вход: 1 x FO (PPS, PPM, IRIG-B DCLS,TxD) (fiber optic)
Выход: 1 x RS-422

Волоконно-оптический модуль CON/FO/FO/10МГц распределяет один входной сигнал 10 МГц на оптический выход.
Код заказа: CON/FO/FO
Стандарт:
Вход: 1 x FO (IRIG-B DCLS / 10MHz)
Выход: 2 x FO (fiber optic)

Разъемы: ST
Электропитание: 8В – 15В DC, 200мA max.
DC версия 18В – 72В DC, 100мA max.
Корпус: 84mm x 71mm x 24mm
Опция: от 3 до 4 выходов FO

Волоконно-оптический модуль CON/232/FO преобразует входной сигнал RS-232 (TxD and RxD) в оптический сигнал на выходе.
Код заказа: CON/232/FO
Стандарт:
Вход: 1 x RS-232 (RxD , TxD)
Выход: 1 x FO (fiber optic)

Разъемы: DB-9, ST
Электропитание: 8В – 15В DC, 400мA max. DC версия 18В – 72В DC, 200мA max.
Корпус: 84mm x 71mm x 24mm
Вариант заказа: только (TxD), CON/232/FO-1: TxD (DB9) to 1 x FO Out
Опция: до 4 выходов FO

Волоконно-оптический модуль CON/TCM/FO преобразует входной АМ сигнал временного кода (IRIG-B, IEEE1344, AFNOR) в оптический сигнал на выходе.
Код заказа: CON/TCM/FO
Стандарт:
Вход: 1 x Time Code AM signal
Выход: 2 x FO (fiber optic)

Разъемы: BNC, ST
Электропитание: 8В – 15В DC, 300мA max.
DC версия 18В – 72В DC, 150мA max.
Корпус: 84mm x 71mm x 24mm
Вариант обратной конвертации сигнала:
Код заказа: CON/FO/ TCM
Вход: 1 x FO (fiber optic)
Выход: 2 x Time Code AM signal
Разъемы: ST, BNC

Код заказа: TCR51USB
Считыватель временного кода с интерфейсом USB в компактном пластиковом корпусе. Это устройство альтернатива для синхронизации компьютерных систем или проверки выходов IRIG генератора, когда нет слота PCI или последовательного порта. Он поддерживает как IRIG АМ и DCLS сигналы и декодирование различных типов временных кодов.

Антенны

Антенна ГЛОНАСС/GPS.
Код заказа: GLNANT
Корпус: ударопрочный пластик
Размер: диаметр – 81мм. высота – 130мм.
Разъем для кабеля: N-типа (гнездо)
Температурный диапазон: от -40 °C до +85 °C
Электропитание: от 3.3 до 9В / <40мА
Вес: 340 гр.
Антенна входит в комплект сервера серий Метроном Глонасс/GPS.
К антенне прилагается крепежный набор.
Подробнее...
Антенна GPS.
Код заказа: GPSANT
Корпус: ударопрочный пластик
Размер: диаметр – 140мм. высота – 184мм.
Разъем для кабеля: N-типа (гнездо)
Температурный диапазон: от -40 °C до +65 °C
Электропитание: от 12 до 18В /< 100мA
Вес: 420 гр.
Антенна входит в комплект сервера серий Метроном/GPS.
К антенне прилагается крепежный набор.

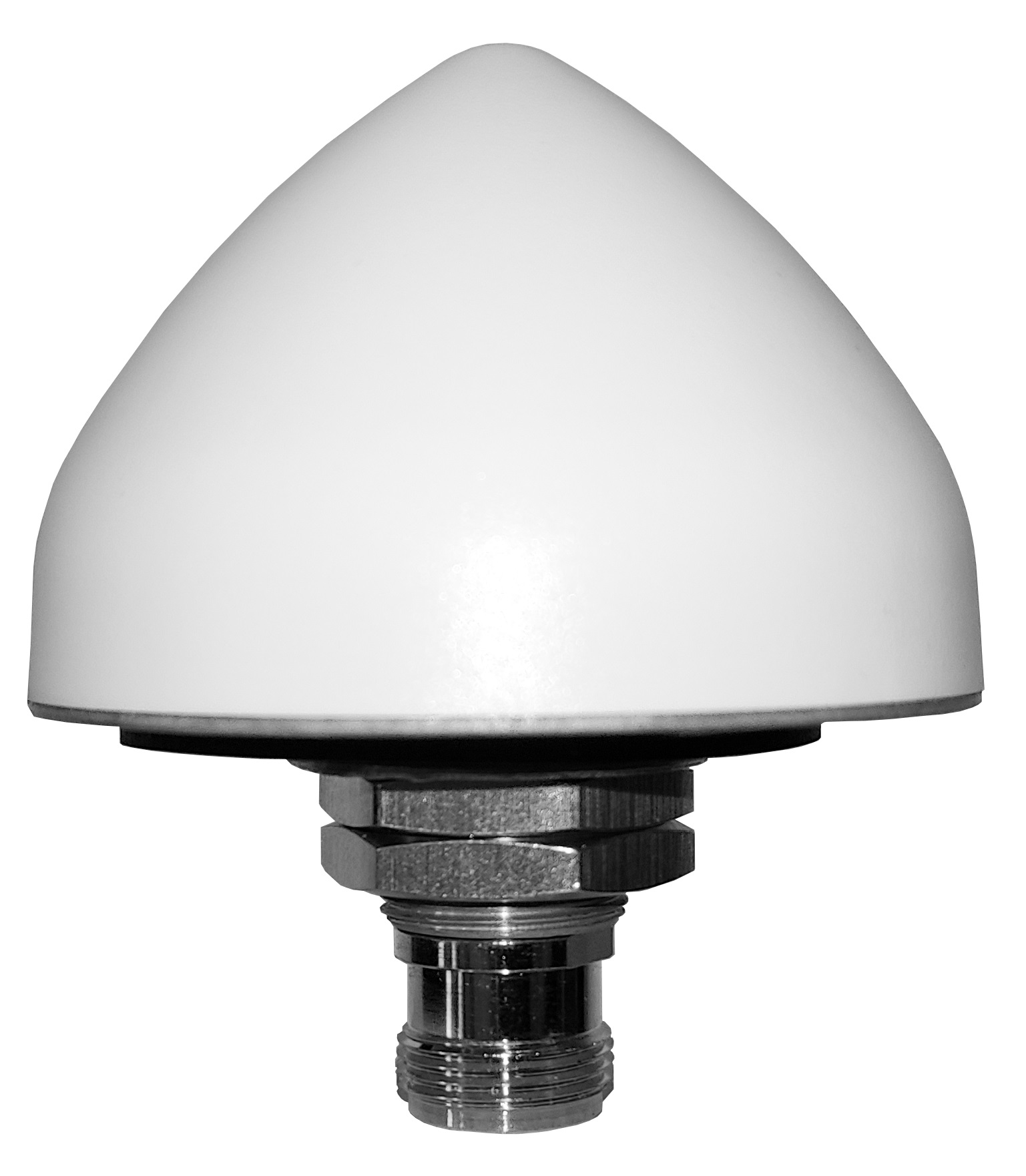

Низкотемпературная Антенна ГЛОНАСС/GPS
Код заказа: GLNANT-70
Корпус: герметичный алюминий
(возможность покрытия корпуса тефлоном - опция)
Размер: диаметр – 66мм. высота – 133мм.
Разъем для кабеля: TNC (гнездо)
(опционально: TNC-BK, F, SMA, BNC, N, MCX, MMCX )
Температурный диапазон: [от -70 °C до +90 °C]
Электропитание: (от 2.5 до 24)V / < 50mA
Вес: 226 гр.
Варианты кронштейнов для низкотемпературной антенны ГЛОНАСС/GPS (опция).

Устройство защиты антенного тракта
Код заказа:  N-722Q
Рекомендуется для защиты антенного тракта и оборудования от наводок и повышенного напряжения. Устанавливается в разрыв антенного тракта.

Дополнительный антенный кабель для серверов точного времени (опция).
РК50-3-35 - 50 метров.
РК50-7-311 - 50/100/150 метров (низкотемпературный).

Разное

Syn1588® Gbit Switch – высокоточный коммутатор PTP.
